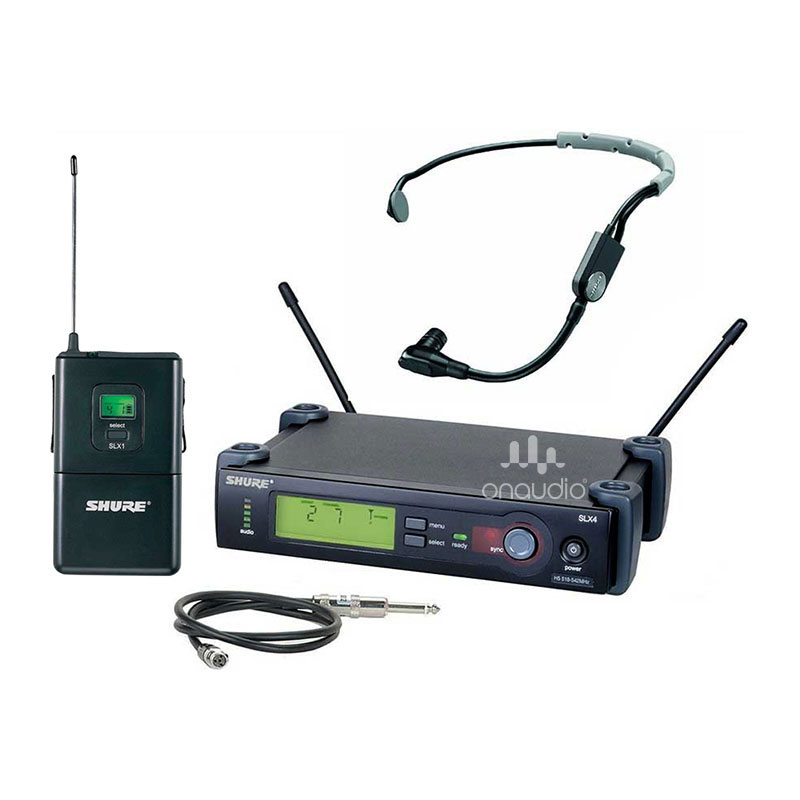

Hệ thống SLX gồm Bộ phát SLX1 với micro headset SM35 & bộ nhận SLX4
Features
-
SLX4 – Automatic Frequency Selection
-
Automatic Transmitter Setup
-
960 Selectable frequencies across 24 MHz bandwidth
-
Detachable 1/4 wave antennas
-
Microprocessor-controlled diversity
-
RF presence LED
-
5-segment audio meter
-
Multi-function, backlit LCD
-
Low battery indicator
-
Frequency and power lockout
-
Rugged metal chassis
-
Volume control on rear of unit
-
1/2 rack design
-
Furnished rack hardware
-
Non-slip bumpers for use out of rack
-
XLR and 1/4″ outputs
-
SLX1 – Automatic Transmitter Setup
-
Backlit LCD with timeout feature
-
Frequency and power lockout
-
3-segment battery fuel gauge
-
SM35 – Wireframe headset fits securely and comfortably for active performers and multi-instrumentalists
-
Tight, unidirectional cardioid polar pattern rejects signal bleed and feedback for use on loud stages and behind floor monitors
-
Flexible gooseneck design allows for optimized placement that further improves source isolation
-
Lightweight and low-profile form enables comfortable, long-wearing use
-
TA4F (TQG) connector is compatible with any Shure wireless bodypack
-
Locking snap-fit windscreens tame plosives, breath, and wind noise for clean and intelligible sound
-
Tailored frequency response refined for clear, crisp vocal reproduction
Thông tin bổ sung
|
Bộ thu không dây SLX4 |
Audio Output Level (. Ref ± 38kHz lệch với tone 1kHz): kết nối XLR (thành 600 Ohm load): -13dBV; 1/4 "đầu nối (vào 3000 Ohm load): -2dBV
· Trở kháng đầu ra: XLR nối: 200 Ohms; 1/4 "nối: 1kohms
· Đầu ra XLR: Trở kháng cân bằng; Pin 1: Ground; Pin 2: (+); Pin 3: (-)
· Độ nhạy: -105 dBm 12 dB SINAD, điển hình
· Hình ảnh Từ chối:> 70 dB, điển hình
· Nguồn cung cấp: 12-18 VDC tại 150 mA, được cung cấp bởi nguồn điện bên ngoài
· Phạm vi hoạt động dưới điều kiện tiêu biểu:. 300 ft (100 m)
· Lưu ý: Phạm vi thực tế phụ thuộc vào sự hấp thụ tín hiệu RF, suy tư, và can thiệp
· Đáp ứng tần số âm thanh (+/- 2 dB): Tối thiểu: 45 Hz: tối đa: 15 kHz
· Lưu ý: tần số hệ thống chung phụ thuộc vào yếu tố microphone.
· Total Harmonic Distortion (ref +/- 38 kHz lệch, 1 kHz tone.): 0,5%, điển hình
· Dynamic Range:> 100 dB A-weighted
· Nhiệt độ hoạt động: -18 độ C (0 độ F) đến 50 độ C (122 độ F)
· Lưu ý: đặc điểm pin có thể giới hạn phạm vi này
· Kích thước (H x W x D):. 1,65 x 7,76 x 5,28 in, (42 x 197 x 134 mm)
· Trọng lượng: 1 £ 13 oz. (816 g)
· Thép mạ kẽm: Nhà ở
· Máy phát âm thanh cực: áp lực dương trên microphone cơ hoành (hoặc điện áp tích cực áp dụng tới chóp WA302 điện thoại phích cắm) sản xuất điện áp tích cực trên pin 2 (với
· Đối với pin 3 của đầu ra trở kháng thấp) và chóp trở kháng cao 1/4-inch đầu ra.
· Logic Connections: Pin 1: Logic đầu ra, Transmitter Mute Status. Mute = thấp (0 V). Chậu lên đến 100 mA. Absolute -0.7 tối đa 5.5V DC; Pin 2: Logic mặt đất; Pin 3: sản lượng Logic, Battery Status. Tốt = thấp (0 V). Chậu lên đến 100 mA; Absolute -0.7 tối đa 5.5V DC
|
|
Bộ phát SLX1 |
Audio Input Level: -10 dBV tối đa ở vị trí tăng mic, 10 dBV tối đa ở mức 0 dB vị tăng, 20 dBV tối đa ở -10 vị trí tăng dB
· Gain Dải điều chỉnh: 30dB
· Trở kháng đầu vào: 1 Mohms
· RF Transmitter Output: 30 mW tối đa (phụ thuộc vào quy định quốc gia áp dụng
· Kích thước (H x W x D): 4.25 x 2.50 x 0.75 in (108 x 64 x 19 MMD).
· Trọng lượng: 81 gram (3 oz.) Không có pin
· Nhà ở: Sản phẩm đúc bằng hợp ABS
· Điện năng yêu cầu: 2 "AA" size alkaline hoặc pin sạc pin
· Battery Life:> 8 tiếng (kiềm)
|
|
Micro cài đầu SM35 |
Trở kháng đầu ra: 2400 Ω
@ 1 kHz
Signal-To-Noise Ratio [1]: 55 dB
@ 1 kHz
Maximum SPL [1]: 153,0 dB
1000 Ω tải, @ 1% THD
Dynamic Range [1]: 114,0 dB
@ 1 kHz, 1000 Ω tải
Equivalent Output [1] Tiếng ồn: 39 dB
Điển hình, A-Weighted
Điện năng yêu cầu: 5 V DC (danh nghĩa), 10 V tối đa (DC bias)
Cực: áp lực dương trên màng ngăn sản xuất điện áp tích cực trên pin 3 đối với pin 1
Cáp: 1,1 m (45 in.)
Connector: TA4F
|
